• TDC在线式清洗机(318XLR)

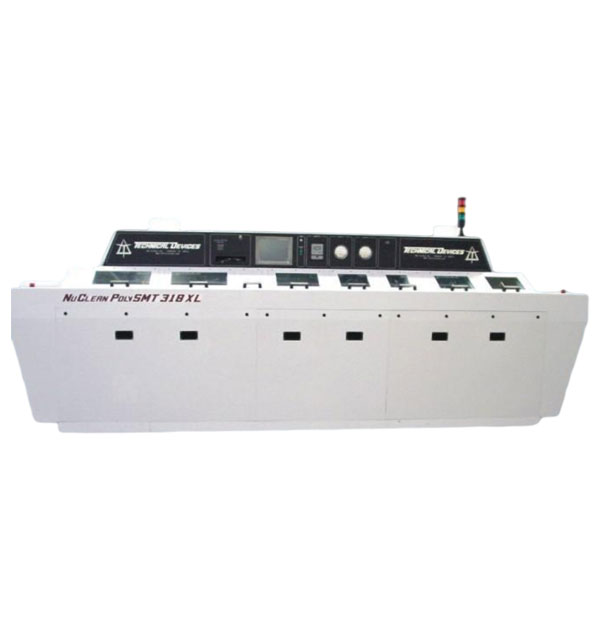

TDC在线式清洗机(318XLR)

TDC在线式清洗机(318XLR)坚固耐用,Windows操作平台,编程界面可以进行密码控制,操作简单的界面,软件已经包含了警报系统,设备超出极限值时会从触摸屏显示出来,并发出声音警报。

产品详情

product details

产品参数


序号
项目名称
技术指标
1机器长度180” (4572mm)
2机器宽度68.6” (1742mm)
3机器高度

66 - 67” (可调) (1676mm—1702mm)

4机器重量3,700 lbs. Approx./ 大约3,700磅 (1680kg)
5电源                                                                480 VAC 3PHZ (Optional 240VAC or 380VAC available)480 VAC、三相(240VAC或380VAC可选)
6排气系统

1200 CFM @ 1.5" SP Per Stack (2 stacks)每台1200 CFM @ 1.5" SP(2台)

7进水量

2.5 – 7.5 GPM depending on options and configuration 2.5–7.5 GPM(因选项和配置而异) 9—28.4升/分钟


  坚固耐用、Windows操作平台

  编程界面可以进行密码控制

  操作简单的界面

  软件已经包含了警报系统

  设备超出极限值时会从触摸屏显示出来,并发出声音警报

  入口处设置了光电感应器,可以自动开启/停止设备

  12”的LCD触摸屏

  全程可选18”或24”的网带

  可选配上网带

  自动化学系统,包括由流量传感器控制的计量泵,可以将多余的化学物送到清洗段。

  防触电接地插座

  透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品


标准特性


装料

两层物料架,可分层填装

推拉式进料架

卡扣式门窗,开关便捷


清洗工艺


捷科精密

溶剂清洗工序Solvent cleaning process

1.补液: DI水被泵到槽内, 同时一定比例的化学清洗剂也添加到槽内

2.排液: 把清洗完的清洗液排出

3.运行: 混合好的DI水与溶剂在温度达到设定值后被泵泵进清洗槽进行清洗

捷科精密

溶剂冲洗工序Solvent flushing process

1.补液:水从外部水箱被泵至槽内

2.运行:水达到设定温度后被泵进清洗管内进行清洗产品

3.排液:清洗液通过辅助泵排出

捷科精密

漂洗工序Rinsing process

1.补液:水从外部水箱被泵至槽内

2.运行:水达到设定温度后被泵进清洗管内进行清洗产品

3.排液:清洗液通过辅助泵排出

捷科精密

干燥工序Drying process

 1.运行:干燥空气是强行通过一个过滤器装置强制迫吹入箱体内,对产品进行风干,一般情况下,干燥空气温度73度左右
